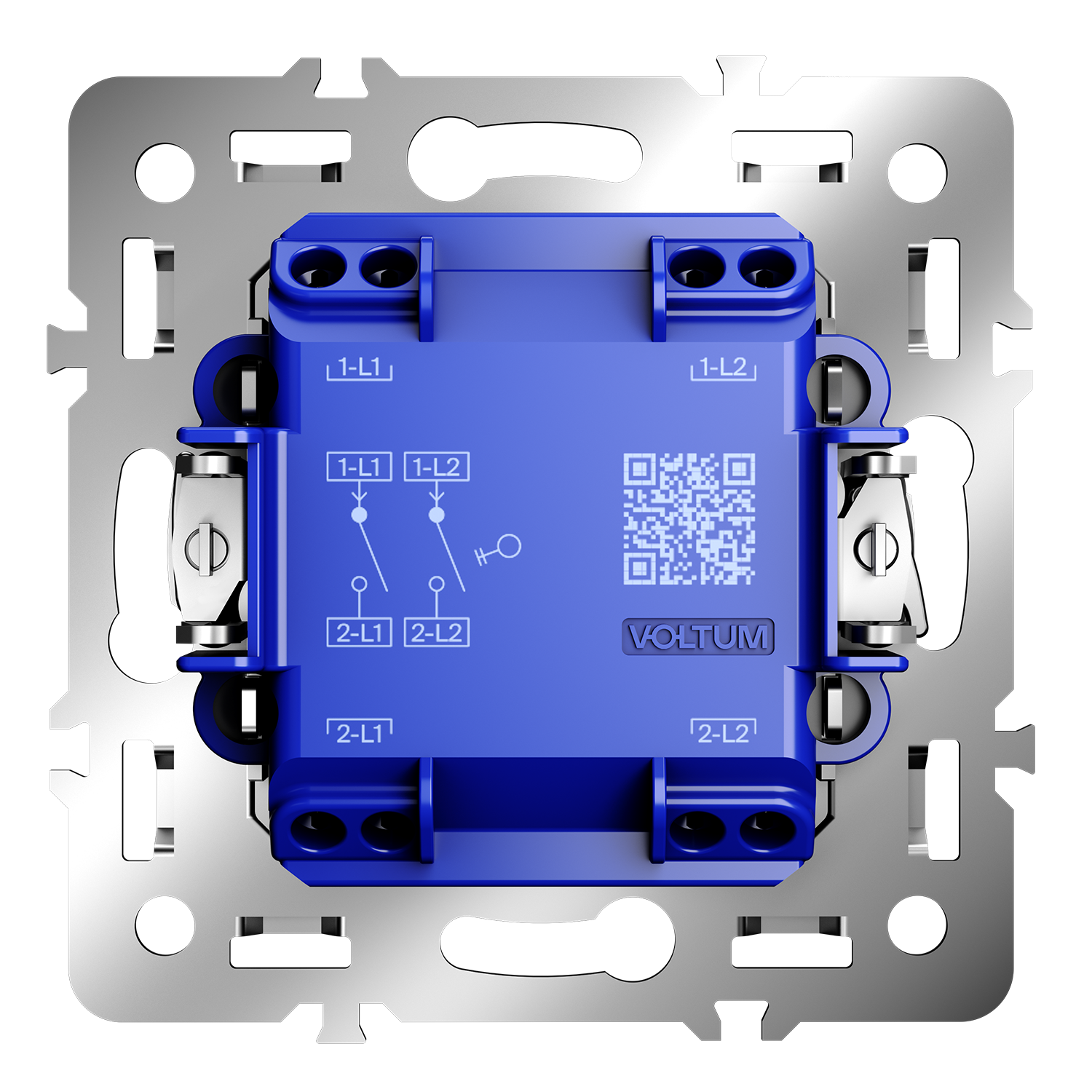

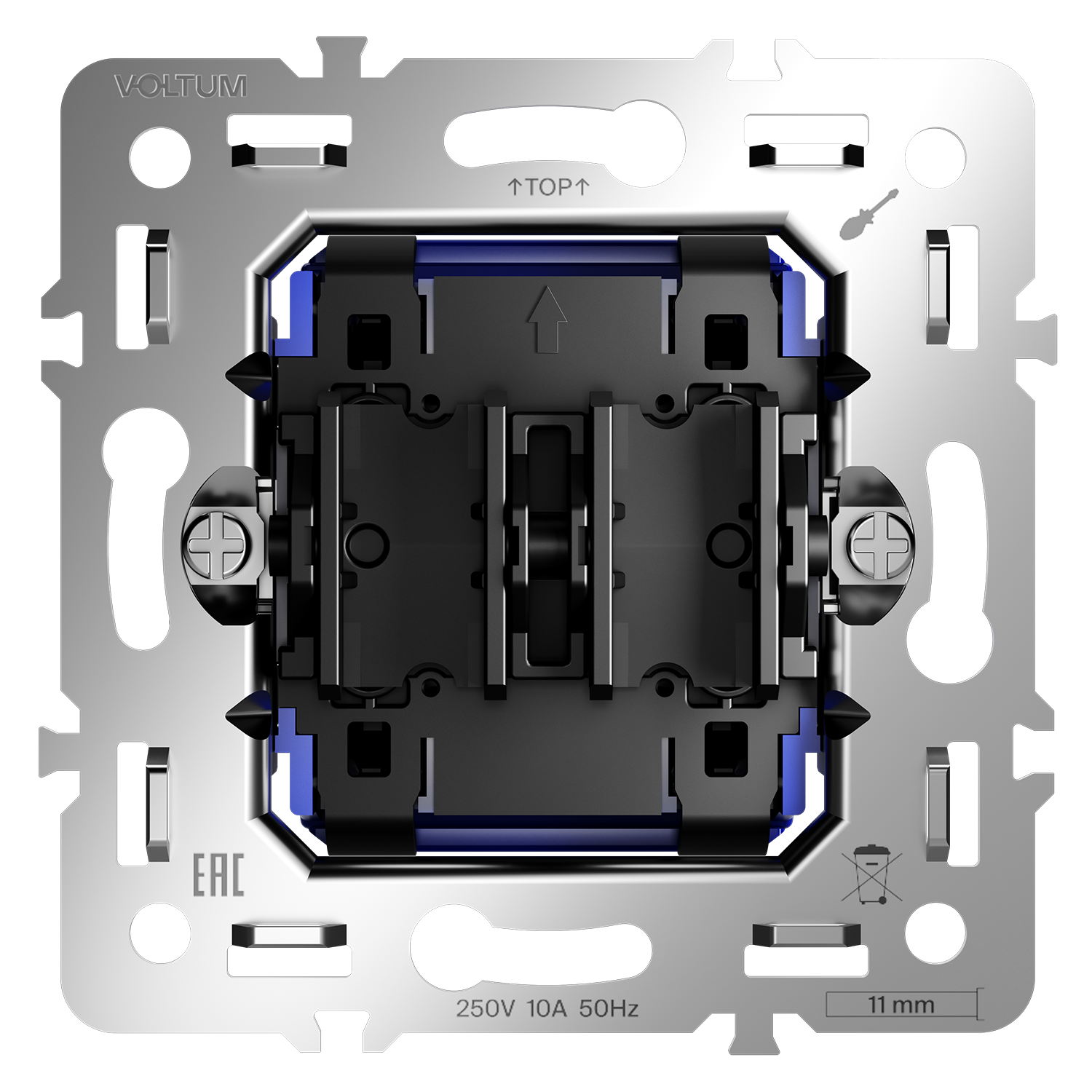

Механизм выключателя двухклавишного 10А, S70

Механизм выключателя двухклавишного 10 А VOLTUM S70. Изделие используют для сборки обычного выключателя. Механизм замыкает и размыкает цепь освещения из одной точки.

Основные параметры: номинальный ток — 10 А; напряжение — 250 В, 50 Гц; количество клавиш — 2; монтажная глубина — 26 мм. Механизм предназначен для скрытого монтажа. После подключения на него устанавливают совместимую накладку или клавишу и рамку S70.

Для этой модификации указаны следующие параметры: материал — поликарбонат; степень защиты — IP30. Перед сборкой нужно сверить функцию механизма, тип лицевой детали и серию рамки. Компоненты одинакового цвета не всегда взаимозаменяемы по назначению.

Единая геометрия серии помогает собрать устройства в одном стиле. При этом комплектность, назначение и схема подключения зависят от артикула и требуют отдельной проверки.

Монтаж выполняют при отключённом напряжении и по схеме конкретного изделия. Для электрических работ нужен квалифицированный специалист.

Цвет и материал отвечают за внешний вид, но не заменяют проверку функции. Сначала выбирают нужную схему и механизм, затем — лицевую деталь и рамку.
