Механизм выключателя карточного, S70

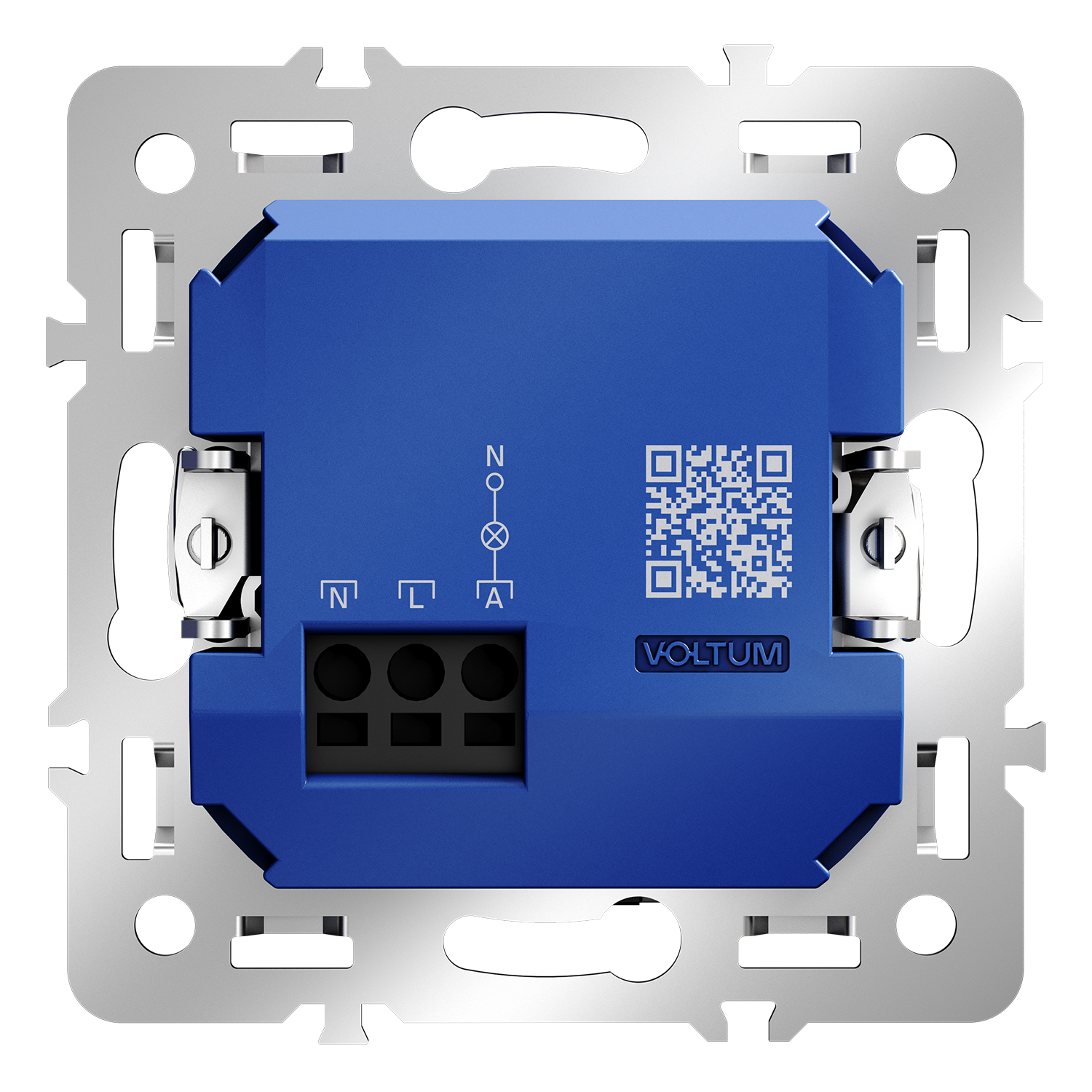

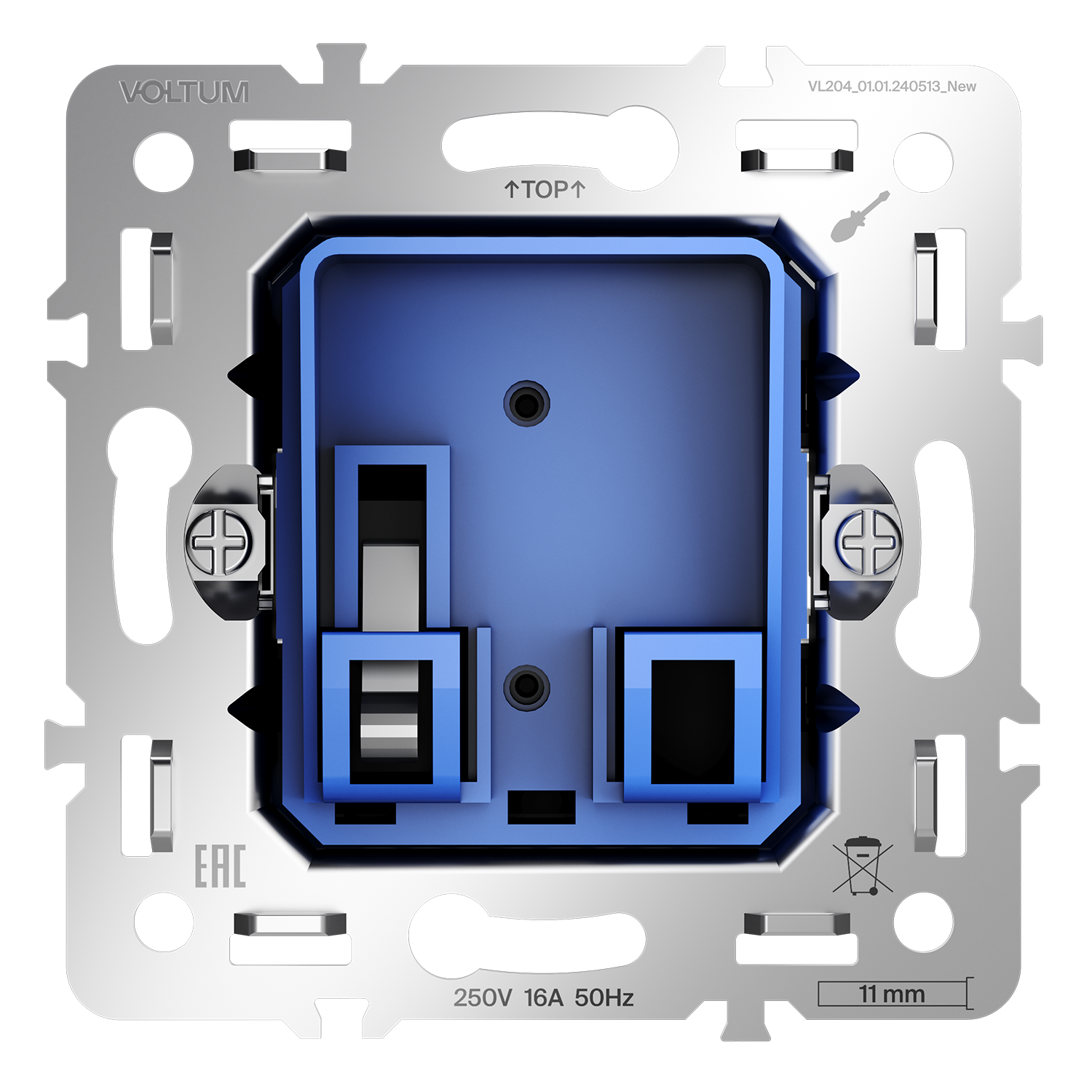

Механизм выключателя карточного VOLTUM S70. Устройство предназначено для сборки карточного выключателя. Питание включается при установленной карте и отключается после её извлечения.

Основные параметры: номинальный ток — 16 А; напряжение — 250 В, 50 Гц; монтажная глубина — 26,8 мм. Механизм предназначен для скрытого монтажа. После подключения на него устанавливают совместимую накладку или клавишу и рамку S70.

Внешнее исполнение: материал — поликарбонат; степень защиты — IP30. Перед сборкой нужно сверить функцию механизма, тип лицевой детали и серию рамки. Компоненты одинакового цвета не всегда взаимозаменяемы по назначению.

Единая геометрия серии помогает собрать устройства в одном стиле. При этом комплектность, назначение и схема подключения зависят от артикула и требуют отдельной проверки.

Основные параметры желательно определить до чистовой отделки. После установки рамки и лицевой детали доступ к монтажной части будет ограничен.

Монтаж выполняют при отключённом напряжении и по схеме конкретного изделия. Для электрических работ нужен квалифицированный специалист.
