Механизм выключателя с самовозвратом одноклавишного 10А, S70

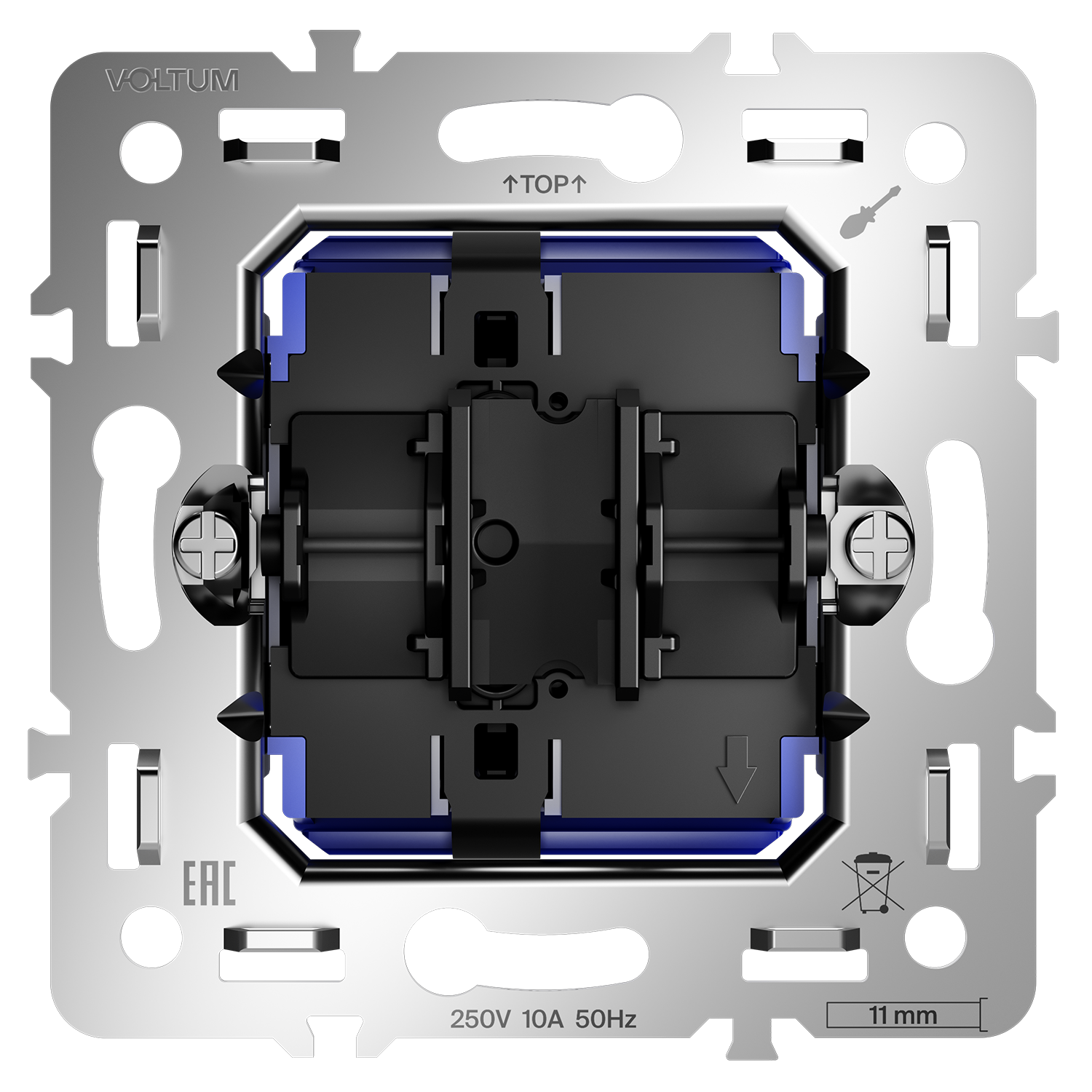

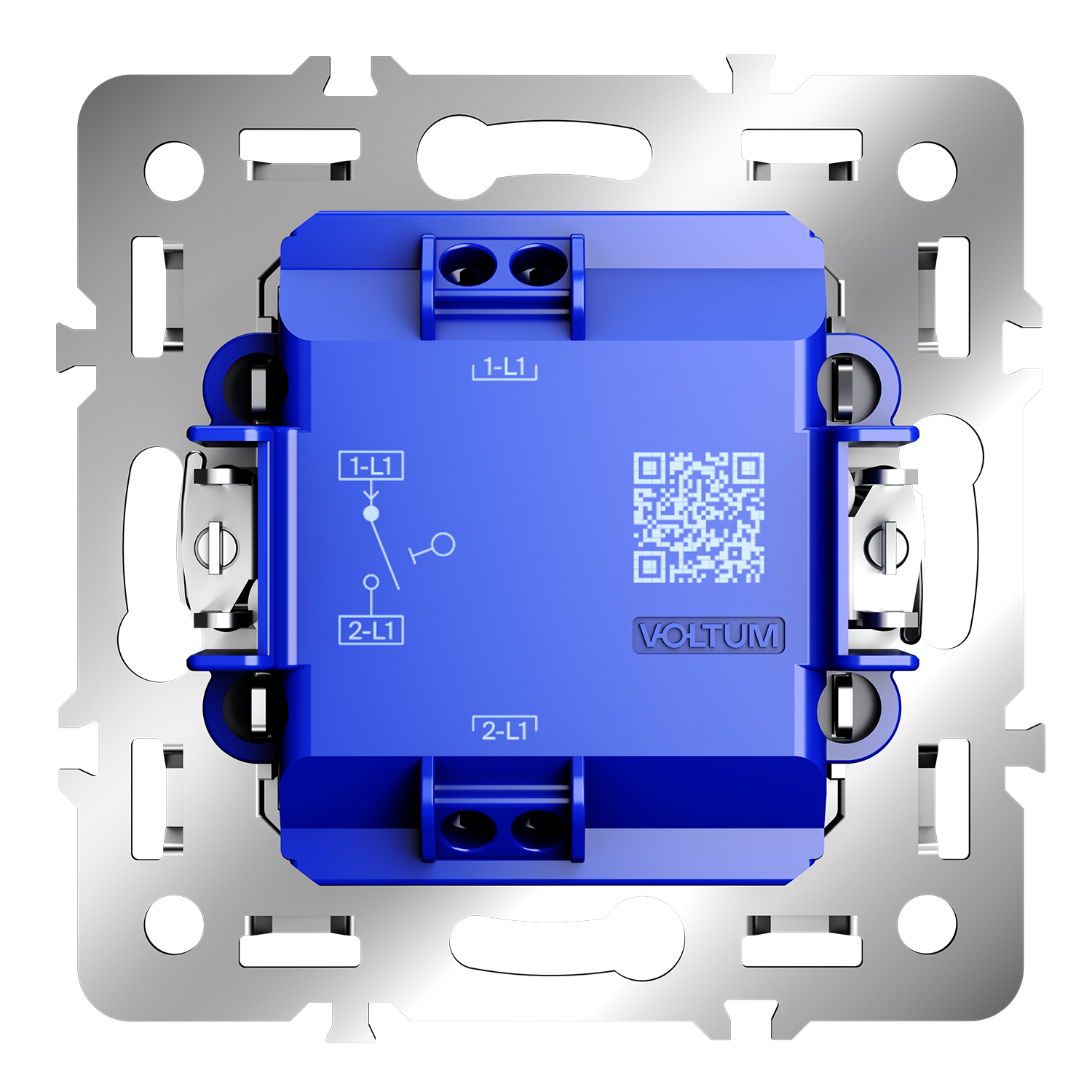

Механизм выключателя с самовозвратом одноклавишного 10 А VOLTUM S70. Это решение для сборки выключателя с самовозвратом. После нажатия механизм возвращает клавишу в исходное положение и подаёт кратковременную команду.

Основные параметры: номинальный ток — 10 А; напряжение — 250 В, 50 Гц; количество клавиш — 1; монтажная глубина — 26 мм. Это основа модульного устройства S70. Механизм устанавливают и подключают на черновом этапе, а цвет лицевой части и рамки можно выбрать позже.

Для этой модификации указаны следующие параметры: материал — поликарбонат; степень защиты — IP30. Перед сборкой нужно сверить функцию механизма, тип лицевой детали и серию рамки. Компоненты одинакового цвета не всегда взаимозаменяемы по назначению.

Основные параметры желательно определить до чистовой отделки. После установки рамки и лицевой детали доступ к монтажной части будет ограничен.

Единая геометрия серии помогает собрать устройства в одном стиле. При этом комплектность, назначение и схема подключения зависят от артикула и требуют отдельной проверки.
